現代汽車制造過程中,在線檢測作為工藝的重要組成,正得到汽車行業越來越大的重視。自動化程度很高的CNC三坐標測量機和全自動三維激光檢測系統應用于車身生產過程,就是一個表征。但在配置時,兩者的作用顯然是不同的。當代的CNC三坐標測量機,盡管其工作效率和數據處理能力較之10多年前的產品已有了很大的提高,如檢測一臺車身骨架,在測量點數不超過100個時,耗時僅0.5h左右。但若需要根據30個樣本來判斷生產過程的運行狀態,也得有16h的工作量。為了更有效地對工序?qū)嵤┍O(jiān)控,以通過改進工藝過程來控制和提高產品質量,與三坐標測量機的測量相輔相成,具有效率高和很強的快速采樣分析能力的三維掃描測量系統,也已成為現代汽車車身制造中在線檢測的重要手段。?

三維激光掃描檢測技術不僅在車身制造過程(包括沖壓工藝、焊裝工藝及總裝工藝)中得到了廣泛應用,在新車型前期研發試制階段，檢測車身輪廓曲面及孔位偏差也達到了很好的效果。而北京中顯恒業儀器儀表有限公司的HandySCAN700設備在前期的數據采集中起到了很大的作用。下面看一下我們的工程師在現場的一些數據反饋。

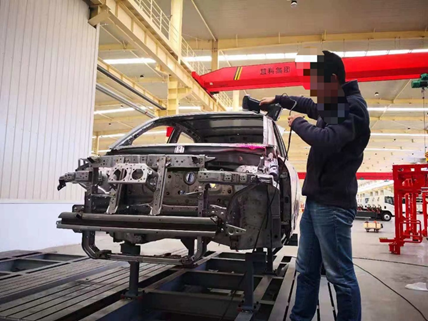

現場照片

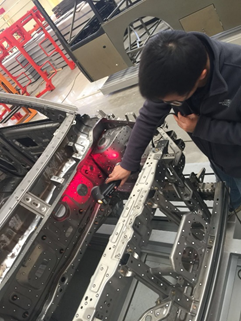

掃描汽車后尾燈現場照片

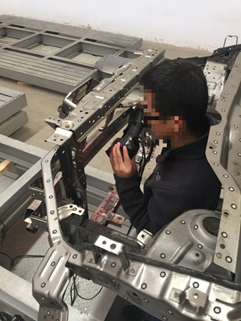

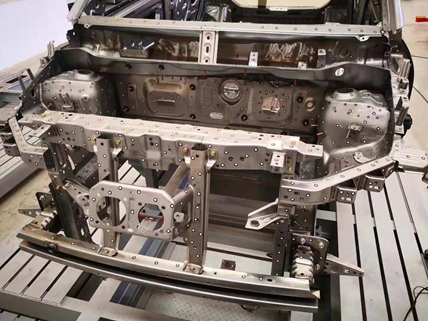

掃描發動機艙現場照片

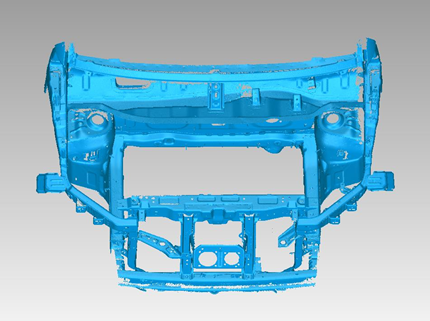

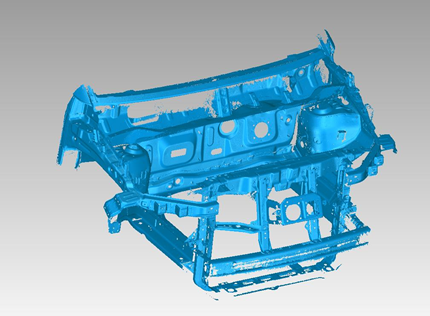

發動機艙三維數據

車尾燈三維數據

HandySCAN 3D 激光掃描儀的三大特點：

1、TRUaccuracy實際操作條件下的測量

     ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

     ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

     ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

     ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

     ? 輕巧：重量不到 1 千克。

     ? 便攜：可裝入隨身攜帶的手提箱。

     ? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

     ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

     ? 快速安裝：能在 2 分鐘內啟動并運行。

     ? 直接網格輸出：無需執行復雜的對齊或點云處理。

     ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

     ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
