問題：

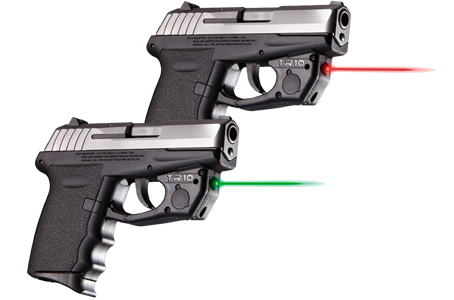

某公司設計和制造不同手Q的激光器。他們正在設計一種仿真手Q上的激光器，需要一個柄模型來設計合適的配件。該設計需要在觸發區域周圍獲得非常準確的數據，但是該Q的設計符合人體工程學，只有輪廓和曲線，并沒有易于測量的直邊。

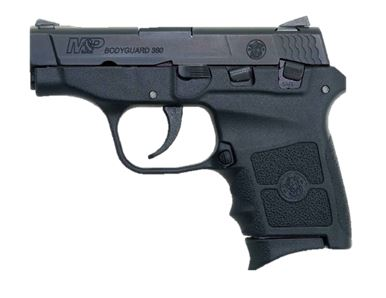

需要掃描的手Q握把

傳統方法：

傳統上，將嘗試手動測量以獲得Q柄的尺寸和半徑。然而，由于Q的復雜輪廓設計，這將需要許多小時的繁瑣工作，并且?guī)缀蹩梢钥线@樣做很難準確。

解決方案：

我們采用handyscan三維掃描儀為他們提供了解決方案，在二十分鐘內完成了掃描并導出為STL文件，獲得精度為0.03mm的數據?？梢哉f，掃描儀用令人難以置信，以三維數字化的方式復制Q柄上的每個細節。

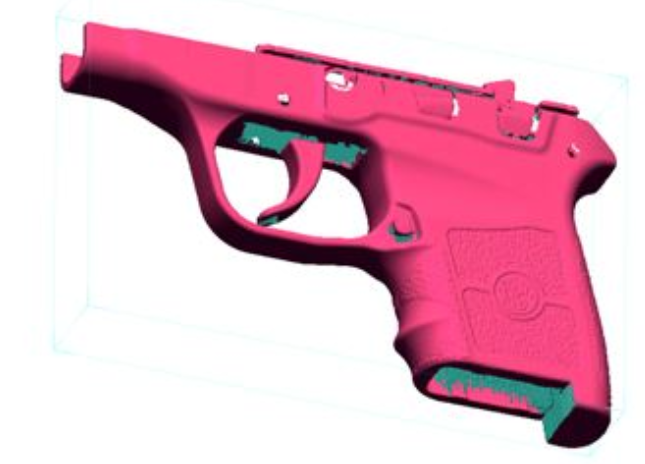

獲取的手Q模型掃描數據

如前面所述，客戶需要一個高精度的實體模型，主要圍繞激光器安裝的觸發器。為了使用掃描中的網格數據，需要使用Geomagic Wrap對網格進行一些修復，清除三角網格一些多余的數據，包括沿表面的孔或凸起等。三角網格處理好之后，可以自動生成表面并直接覆蓋我們從掃描儀獲得的網格。

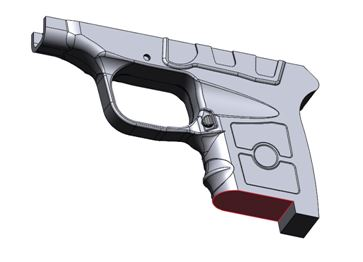

實體模型

我們使用Geomagic Design X，從網格數據生成表面模型，并無縫轉換為實體，以客戶需要的文件格式（如STP，IGS或Parasolid）導出實體。

三維掃描進行逆向設計的優勢：

· 快速交付模型。

· 幾何復雜模型的高精度和細節。

· 與傳統方法相比，減少了設計迭代次數和擬合誤差。

· 改善了客戶設計的質量和生產時間，從而帶來更多收益。

· 根據客戶需求進行調整，并提供模型所需的任何文件格式。
