客戶問題：

我們的一個客戶專門為航空公司制造飛行模擬器。飛行模擬器從廣義上來說，就是用來模擬飛行器飛行的機器。如模擬飛機、導彈、衛星、宇宙飛船等飛行的裝置，都可稱之為飛行模擬器，它是能夠復現飛行器及空中環境并能夠進行操作的模擬裝置。飛行模擬器重要的一點是要求組件具有與原始飛機相同的外觀和感覺，比如控制飛行的手柄，它一般是根據人體工程學而設計的，外表面由很多的曲面構成，他們用傳統的測量和建模方法并不能獲得真實的握感體驗。

傳統方法：

該客戶傳統的制造飛行模擬器手柄的方法，通過飛機生產商直接購買得到，但是非常昂貴。如果無法購買到，他們只能自己設計生產，一般使用卡鉗和手動工具進行測量加拍照的方法進行逆向工程，這非常耗時并且無法獲得準確的結果。

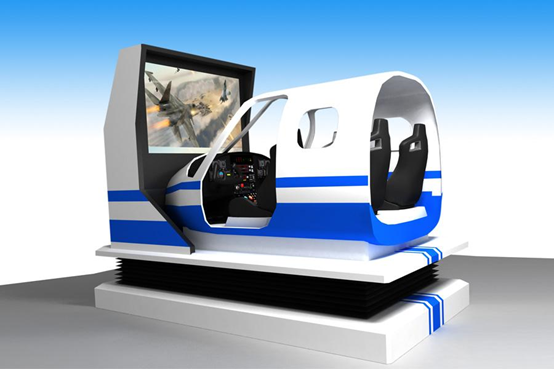

飛行模擬器效果圖

解決方案：

他們的一個項目，讓我們為他們的飛機模擬器手柄提供三維掃描和逆向設計的任務。我們這次為他們提供的方案，讓他們喜出望外。

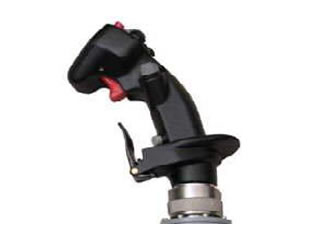

原始飛行手柄

我們提供的方案是：用Creaform handyscan 700掃描儀對飛機原始手柄進行掃描，然后用逆向工程軟件Geomagic designX和Catia進行再設計。結果，不但效率大大提高，而且獲得了無與倫比的準確結果。后來生產加工出來之后，客戶大贊：手感真不錯。

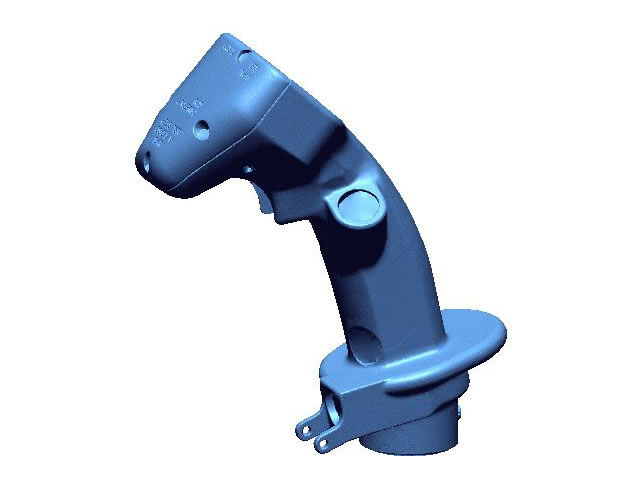

三維掃描數據

實體模型

優勢對比：

Creaform handyscan 700是世界上的手持式三維激光掃描儀，比起他們傳統手測加拍照的方法具有如下優勢：

l  速度快，幾分鐘就可以完成掃描。

l  數據完整，handyscan 700可以360度無死角的獲取手柄位置的三維表面數據。

l  精度高，以0.03mm的精度1:1的生成三角網格模型。

l  逆向工程軟件Geomagic designX，加快了后期設計進度，原來一周的逆向設計工作，只需要兩天就可以完成。
