某汽車公司，專注于為吉普車和其他車輛制造定制組件。他們的使命是幫助每個人看到他們的夢想汽車成為現實。在汽車行業的定制改造方面沒有什么是不可能的。他們以與客戶合作使自己的夢想汽車成為現實而自豪。

問題：

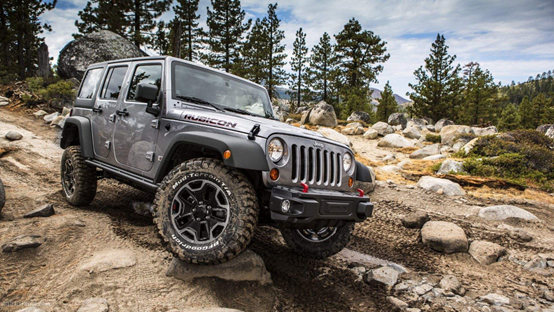

有一位客戶希望將一輛Jeep的前進氣格柵復制到另一輛具有不同風格和尺寸的Jeep前進氣格柵上。對于團隊而言，這似乎是一項艱巨的任務，因為他們需要將一個進氣格柵的外觀設計制作成另一個進氣格柵的外觀，使兩者結合起來，而這個進氣格柵沒有任何相同的尺寸作為數據參考。

傳統方法：

通常，需要手動測量才能獲得所需的結果。 一個非常耗時的過程，通常非常昂貴。例如，這些方法之一是使用三坐標測量機（CMM）。三坐標測量機測量成本高、效率低下，更便宜的替代方案是使用諸如卷尺和尺子等工具進行手動測量，但是難以得到準確的數據。而北京中顯公司提供的Creaform系列產品MetraSCAN 3D三維激光掃描儀卻解決了這一難題。

解決方案：

使用 MetraSCAN 3D激光掃描儀獲得準確的測量結果。憑借其可擴展的測量體積，令人難以置信的速度，掃描精度以及對不同材質的適應能力，MetraSCAN 3D光學CMM代表了市場上完整的計量級3D掃描儀，因此我們中顯的工程師選擇將其用于此服務工作。這不僅節省了時間，而且有助于在更遠的距離上保持體積精度。無論測量環境如何，Creaform的TRUaccuracy?技術都可確保高度的測量。

通過MetraSCAN，我們對兩個進氣格柵進行了3D掃描，這個過程只需幾分鐘即可完成。完成掃描后，我們在Geomagic的Design X逆向工程軟件中打開了3D掃描數據。作為市場上唯一的3G（第三代）逆向工程軟件，Design X是用于從3D掃描數據創建CAD模型的理想軟件。使用Geomagic，您可以從任何3D軟件打開數據，并快速創建可編輯的參數化實體模型。

傳統逆向工程方法需要一個網格，有時需要數小時才能完善。使用Design X，您可以直接跳過制作CAD模型。Geomagic內部的第三代參數化逆向工程方法可以快速，輕松地創建高質量的CAD模型，比在CAD中重繪它所花費的時間更少。

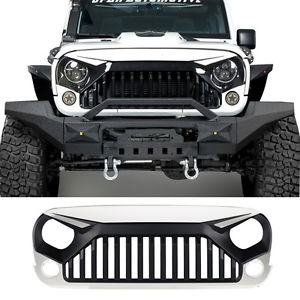

產品設計

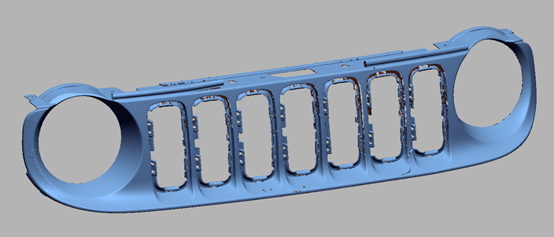

掃描數據

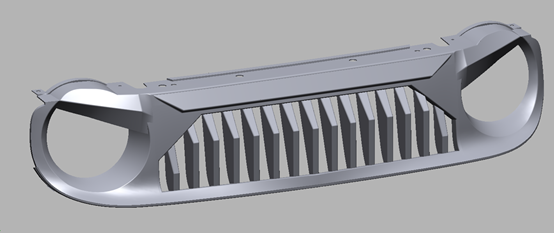

CAD數據

MetraSCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

      ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

      ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

      ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

      ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

      ? 輕巧：重量不到1.38kg。

      ? 便攜：可裝入隨身攜帶的手提箱。

      ? 可在狹小空間內輕松使用。

      ? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

      ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

      ? 快速安裝：能在短時間內啟動并運行。

      ? 直接網格輸出：無需執行復雜的對齊或點云處理。

      ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

      ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
