客戶需求

某文化遺產保護單位，需要就新出土的一批文物進行三維掃描，進行數據存檔和尺寸測繪。

解決方案

我們使用了Creaform handyscan700三維激光掃描儀，進行數據采集。handyscan700作為手持便攜式三維掃描儀，可以自由的對文物的自由表面進行掃描，而且不留死角，精度達到工業級0.03mm。

掃描過程進展較為順利，但是尺寸測繪則遇到了一定的問題。我們通過測試多款三維檢測軟件，解決了尺寸測繪的問題。

操作流程

以其中的西漢蟬紋鼎為例，因為年代久遠破損嚴重，蟬紋鼎的腳部已經殘缺不全，手動測量幾乎無法完成這類文物的三維尺寸測繪。

下面請看我們是如何完成尺寸測繪的。

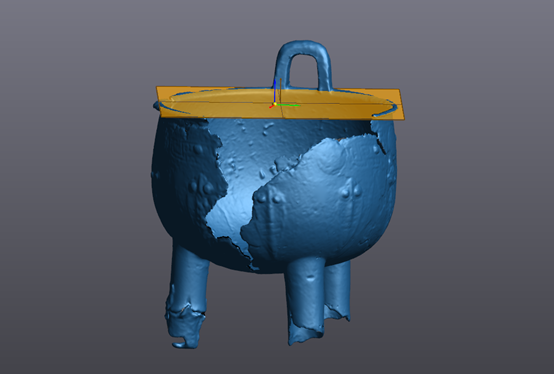

用handyscan三維掃描儀將蟬紋鼎測繪進行完整的測繪；

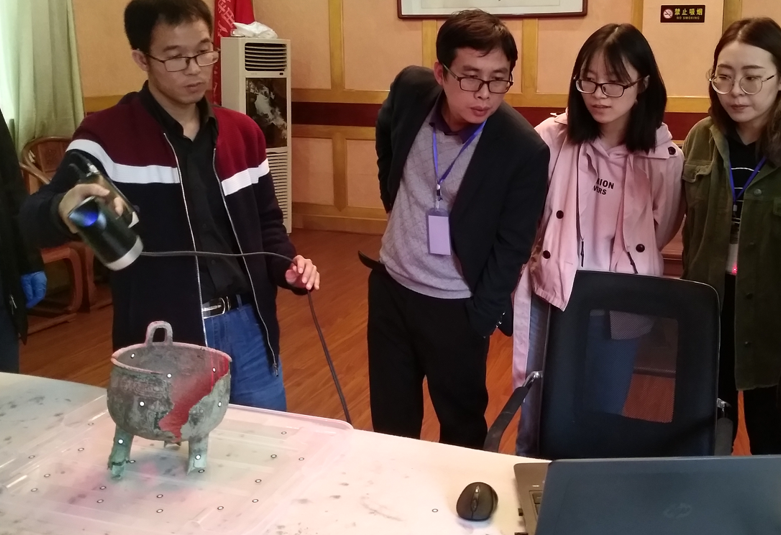

現場掃描

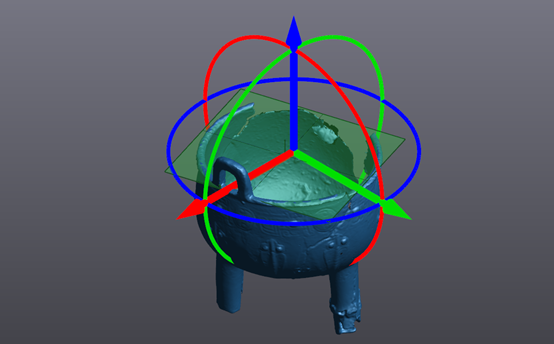

在Vxmodel中擺正坐標系。此文物主要在敞口處建立XY面，并旋轉到一個合適的角度。

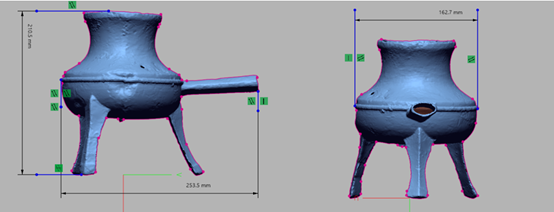

第三步：在designX中進行輪廓投影，也就是將三維模型投影到平面上，并且拾取XYZ方向上的高點，完成尺寸標準。
