杰魔公司的DesignX是的參數化設計的逆向工程軟件，一說是業界全面的逆向工程軟件。

傳統的設計軟件如SolidWorks, NX, Inventor, Creo and Pro/E等，即使掃描不完整也可以進行正向建模。但是DesignX依靠強大的點云和三角面片處理能力和快速而自動化逆向設計能力，成為逆向工程領域的佼佼者。
那我們來看一下，DesignX有哪些逆天的功能：

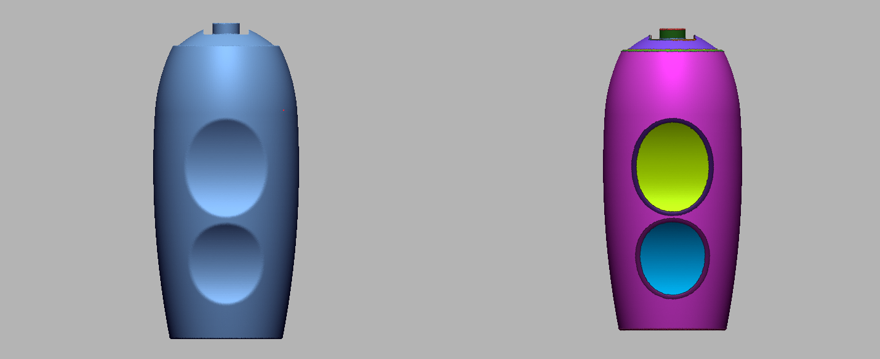

 逆天功能之一：自動分割領域

 這個功能是DesignX獨有的功能，它會根據面片的曲率和特征，自動將面片表面歸類為不同的領域加以分割，可以快速的識別平面，圓柱面，回轉面，圓面等。后續可以根據這些分割的領域快速的構建實體特征。

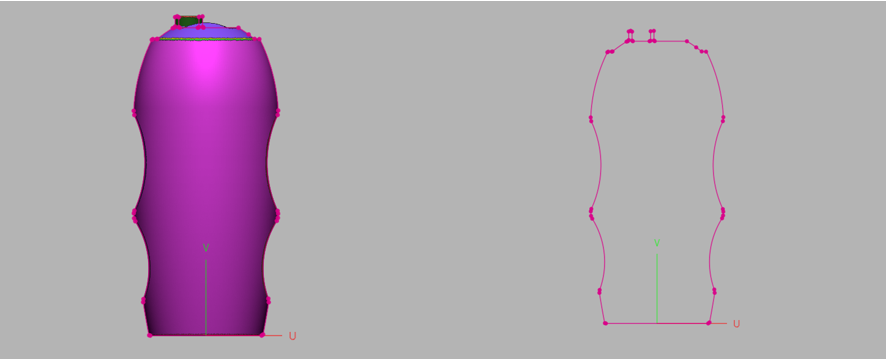

逆天功能之二：面片草圖

在掃描數據上，通過一個截面建立截面輪廓，我們可以根據在上面直接繪制截面草圖，方便我們?nèi)?gòu)建拉伸體、回轉體等。

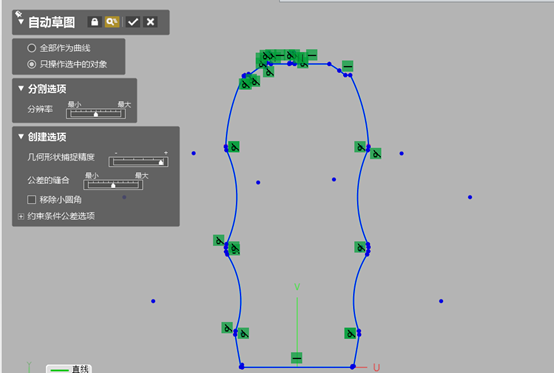

逆天功能之三：自動草圖

自動從多段線提取直線和弧線，并創建草圖輪廓。更厲害的是這個命令，可以智能的識別相互之間的約束，為建模節約大量的時間，大大提高建模的效率。

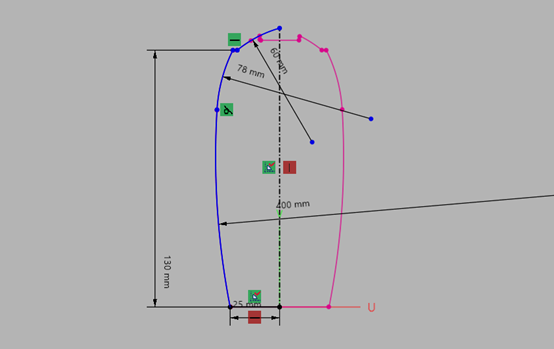

逆天功能之四：智能尺寸

 這個命令可以很方便我們將尺寸應用到草圖上，而且非常的智能，可以自動的測量角度半徑長度等，非常的方便，幫助我們建出非常的模型。

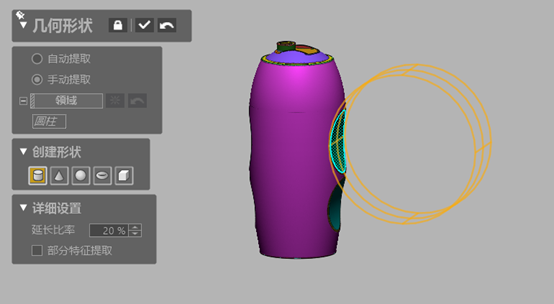

逆天功能之五：基礎實體（曲面）

 根據劃分的領域，自動的建立實體或者曲面特征，快速的從領域提取實體或者曲面特征，例如球體、圓柱、圓環、長方體等。

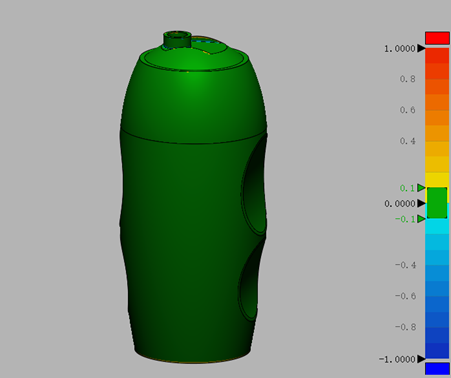

逆天功能之六：偏差分析功能

在建模過程之中，DesignX可以快速而方便的進行體偏差分析、面偏差分析、曲線偏差分析等，可以輕易的讓我們知道逆向的模型和原始掃描數據之間的偏差，從而調整的逆向設計模型。
