客戶的問題

某汽車部件生產商從國外引進一種缸蓋，要在已有的模型上加入自己的新技術，苦于沒有設計數據，因此找到我們，希望利用手段將該模型設計出來。然后加入一些新的技術，為汽車市場提供更優質的產品。

傳統測量手段

用卡尺測量，精度無法保證且效率低下；

用三坐標打點測量，只能測量一些標準的元素，且測量效率不高。

解決方案

缸蓋一般都比較重，不宜來回移動，一般拍照式掃描儀都對測量環境要求較高，且都需要給被測物噴顯像劑，因此我們采用CREAFORM HandySCAN 700手持式三維掃描儀對缸蓋進行掃描。

首先使用三維掃描儀對被測物進行數據采集，然后利用第三方軟件Geomagic Design X將該數據的坐標系擺正，設計出三維模型，對設計結果進行檢查。

掃描數據

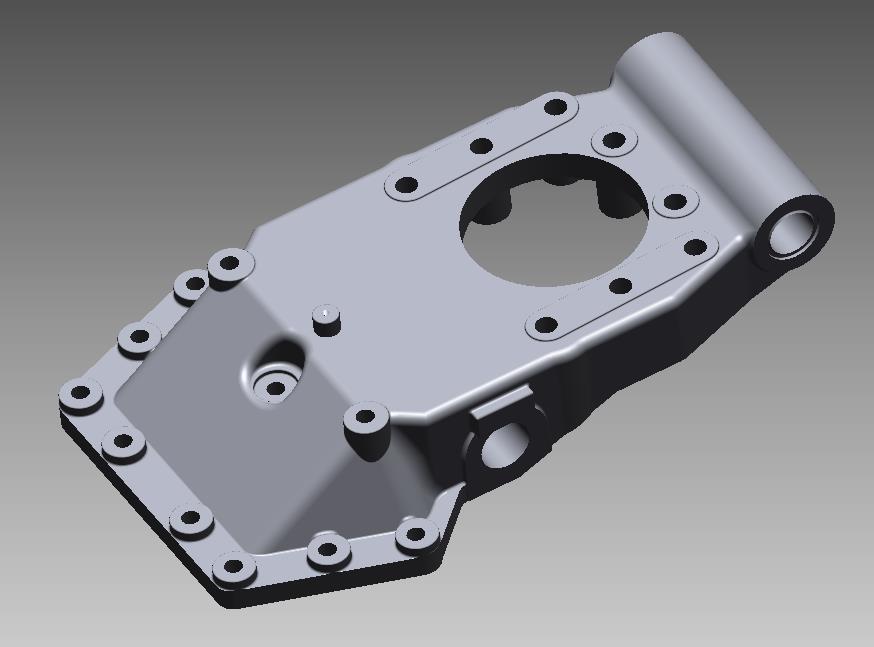

逆向設計結果

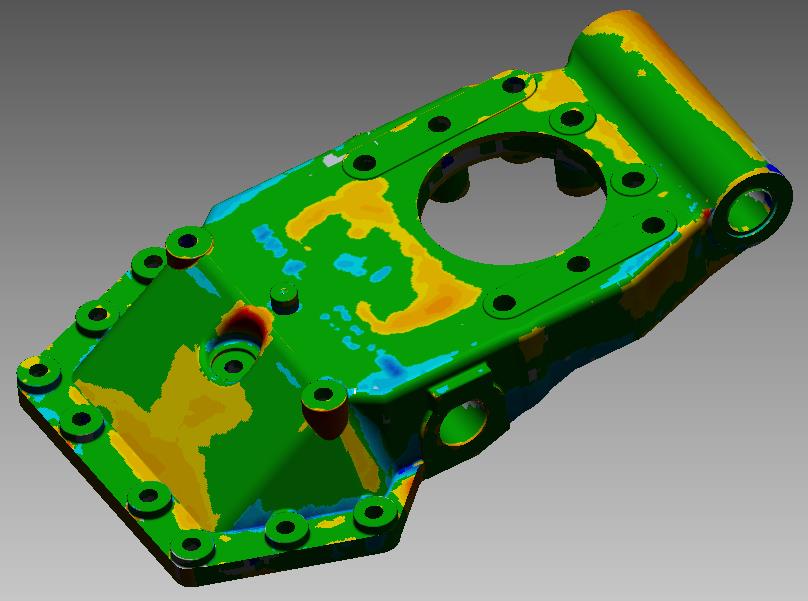

對設計結果進行檢查

HandySCAN700的優勢

1）由于不存在測量力，因而適合于測量各種軟的和薄的工件；

2）數據采集速度快

3）由于是非接觸測量，可以對工件表面進行快速掃描測量；

4）多數光學測頭具有比較大的量程，在離工件表面很遠的地方（如40mm～450mm）也可對工件進行測量，且測頭的測量范圍也較大（50mm-300mm）。這是一般接觸式測頭難以達到的；

5）可以探測工件上一般機械測頭難以探測到的部位。優點就是工作距離大；

6）三角法測頭的測量精度大致在幾十微米左右
