客戶問題

某賽艇制造商，從國外購買一個一架已經退役的水上飛機賽車，他們希望得到該水上飛機賽車的復制品。但是他們想了很多方案都無法有效還原該水上飛機賽車的設計模型。他們的一個業內人士介紹了我們給他們，希望我們用三維掃描解決他們的問題。

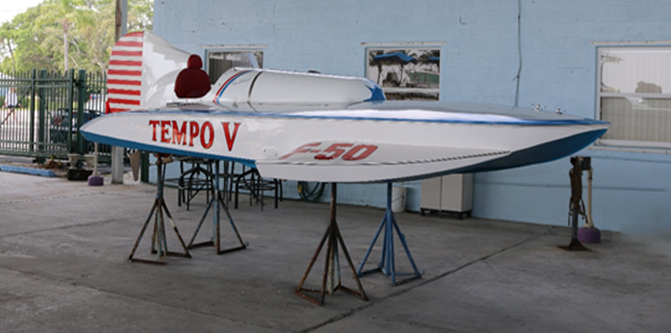

水上飛機賽車原型

傳統方案

他們首選想到了解決方法是手工用尺子、皮尺測量水上飛機賽車的關鍵位置的尺寸，結合大量的拍照，然后由建模人員建立三維模型。但是經過局部的測量和建模，因為測量的數據有限，根據照片建模不夠，因此模型精度無法達到生產加工的要求，只能放棄這種方式。

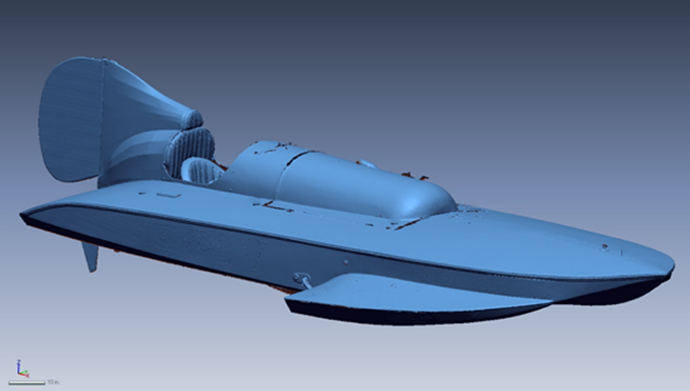

三維掃描數據模型

解決方案

之后，我們?nèi)S掃描和逆向建模解決方案，采用Creaform handyscan激光三維掃描儀，能夠以0.03mm的精度捕捉整個船體和外部的細節，以及內部駕駛艙。完成3D掃描工作后，北京中顯技術團隊回到辦公室處理原始3D掃描數據，并用逆向設計軟件Geomagic DesignX，進行快速的重建。在大約一周后，北京中顯提供了水上飛機賽車內部和外部的高度詳細和準確的3D CAD文件。

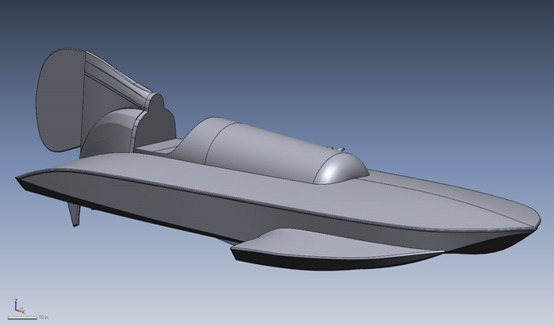

CAD逆向設計模型

結論

北京中顯的3D掃描和檢測解決方案，和一比一的復制實物模型，并且依據掃描數據，能夠快速的逆向重建出3D CAD文件。如果沒有3D掃描技術，在時間和成本方面將要大大增加，而且?guī)缀醪豢赡軠蚀_地手動測量現有的水上飛機來復制船只。無疑北京中顯三維掃描和逆向設計解決方案，是重建此類具有大量曲面構造模型的z有效的方法。

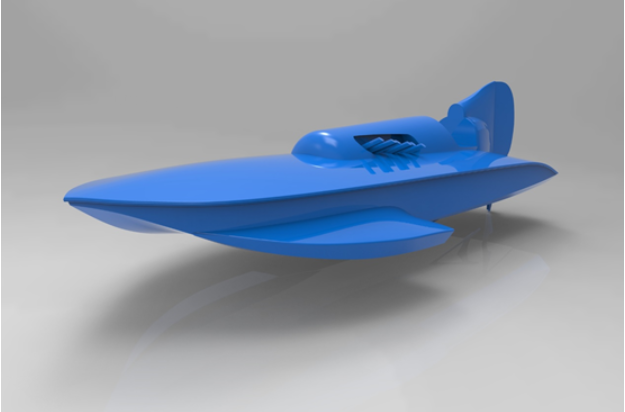

渲染效果圖
