問題：

設計標準安全帽配件，新配件需要與現有安全帽的幾何形狀完全匹配，并避免對現有配件（例如耳朵和眼睛的安全防護罩）造成干擾，他們就迫切需要三維模型作為其設計的參考。

傳統方法：

傳統的方法，通過采用手工工具（例如卷尺和卡尺）進行測量，而復雜的輪廓形狀有時需要一些其他的輔助工具來設計紙板模板，修改后才能與物體的輪廓完成匹配。然后再次測量這些數據并導入CAD軟件（Solidworks）來完成3D逆向建模。

這些方法的問題顯而易見：

1.傳統測量工具無法測量復雜的幾何形狀（如曲面等）；

2.手工切割模板通常不準確，存在誤差大；

3.原始數據并不能對模型進行檢驗；

解決方案：

中顯工程師針對這些問題的解決方案是使用手持式三維激光掃描儀。在這種情況下，Creaform MetraSCAN掃描儀用于將安全帽的現有幾何形狀快速掃描采集到計算機中。VX elements軟件用于將掃描數據處理為完全優化的多邊形網格，并保存為STL格式的文件。

之后將STL格式文件導入到Geomagic Design X軟件中進行處理，并建成CAD模型。然后可以將模型導入用戶的CAD系統（Solidworks），以便在設計新組件時用作參考。然后可以將模型與原始掃描進行比較，以確保結果與原始模型一致。

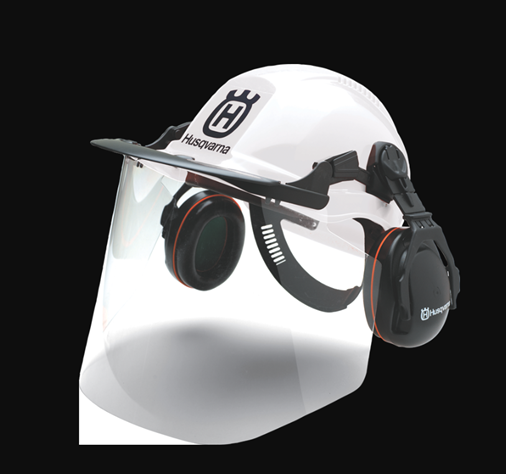

設計效果展示

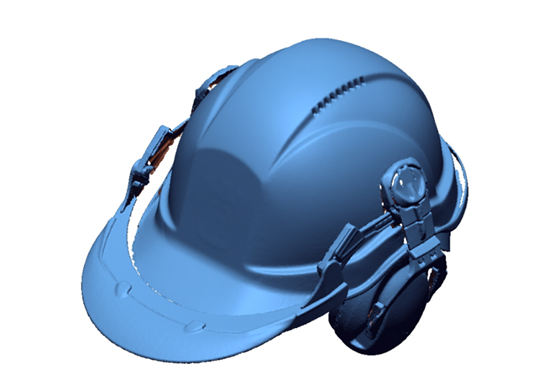

掃描數據

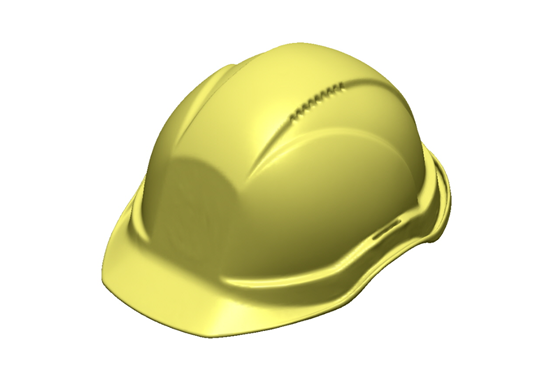

CAD數據

MetraSCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

     ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

     ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

     ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

     ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

     ? 輕巧：重量不到1.38kg。

     ? 便攜：可裝入隨身攜帶的手提箱。

     ? 可在狹小空間內輕松使用。

     ? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

     ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

     ? 快速安裝：能在短時間內啟動并運行。

     ? 直接網格輸出：無需執行復雜的對齊或點云處理。

     ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

     ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
