大型機械齒輪是機器中廣泛采用的傳動零件。它可以傳遞動力，又可以改變轉速和回轉方向，是大型礦山機械設備組成的核心部件。

某大型礦山機械裝備生產企業，希望通過三維掃描儀快速獲取礦山機械齒輪的外觀數據，進行二次設計，加速新產品的開發，提高企業生產效率。

客戶的問題

1.大型機械齒輪形狀復雜，表面齒槽較多，導致獲取的三維數據量不完整，無法進行大型機械齒輪二次設計。
2.傳統的測量方法（如檢具、二次元、三坐標等），根本無法對泵蓋大型機械齒輪進行快速地測量。

我們的方案

由于生產車間都存在震動，拍照式三維掃描儀無法使用，我們使用CREAFORM手持式三維掃描儀進行數據采集，使用Geomagic Design X完成數模重建。

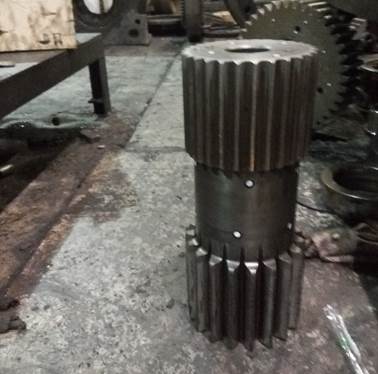

掃描樣件

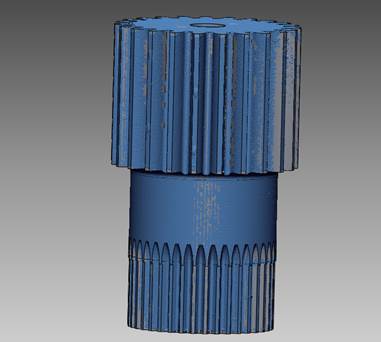

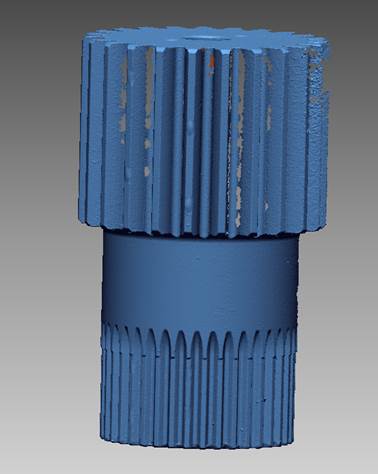

掃描數據

逆向設計結果

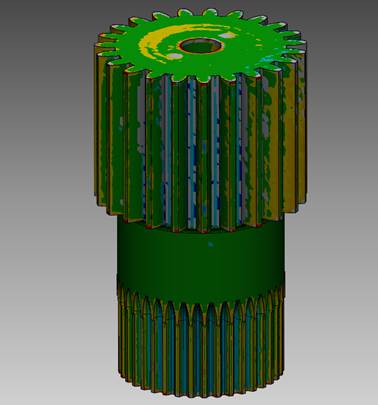

對設計結果進行檢測

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
