客戶問題：

一個客戶主要從事壓力容器、壓力管道、電梯、起重機械、客運索道、游樂設施、機動車輛及相關產品的檢驗檢測。他們的一個項目，來自石油公司，需要對一個大型的石油管道部件進行外部尺寸、管壁厚度、和受壓下的有限元分析等。

這個石油管道部件測量的主要難度來自于幾個方面：這個件長約1.5米，重量超過兩噸，需要采集完整的數據，才能進行有限元分析，而管道內部的空間較為狹小，數據不易獲取。

他們?cè)跊]有特別有效的檢測手段的情況下，邀請我們來進行測量。

檢測方案

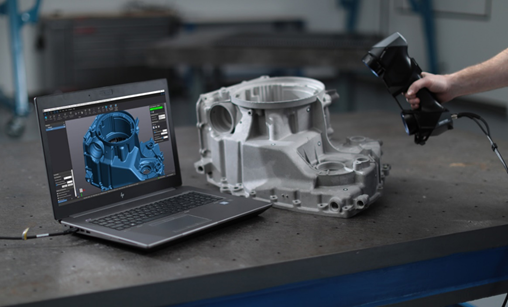

為了完成此次測量，我們采用了的Creaform HandySCAN Black ELITE手持三維激光掃描儀，對管道部件進行1:1全尺寸數據采集。HandySCAN Black ELITE的精度高達0.025mm，遠超過客戶的要求。可發出22條藍色激光線+額外單獨一條藍色激光線，測量速度高達130萬次/秒。

更重要的是HandySCAN Black ELITE剛好可以探入管道里面，對內部數據進行完整的掃描。

檢測過程：

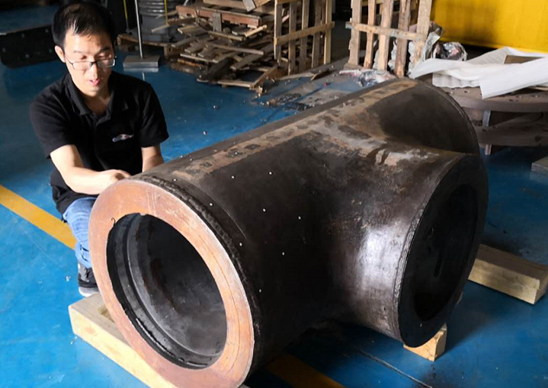

第一步：在管道構件表面粘貼定位標記點

第二步：采集記錄定位標記點，作為后續掃描的整體坐標系框架

第三步：掃描物體表面，獲得1:1的高精度三維表面數據模型。

第四步：導出stl三維掃描數據，并在三維檢測軟件中進行后續的數據分析。

檢測分析

根據客戶的需求，我們對掃描獲取的三角網格模型進行分析檢測，為客戶提供了以下幾個方面的檢測結果：

1、壁厚分析：直接出壁厚報告，通過色差圖展現壁厚趨勢，并在任意位置標注得到該處的壁厚數值。

2、尺寸測量:通過卡規和多種測量功能得到所需要的尺寸信息。

3、對比分析：將掃描數據和擬合的標準圓柱進行對比，得到表面高低分布色差圖，并且提取任意位置的偏差，包括如圖所示的位置的偏差數值。

4、斷面分析：截取所需位置的斷面，可以直接在斷面上測量得到尺寸、直徑、厚度等信息。

5、有限元分析：因?yàn)槲覀兊玫搅送暾娜蔷W(wǎng)格數據，完全沒有任何的漏洞，客戶只要將三角網格模型導入有限元分析軟件，即可進行各種受力分析。
