客戶問題：

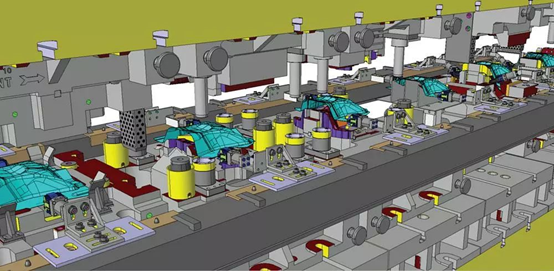

對于各類沖壓件來說,拉深模是不好處理的,因為材料會產生流動,其它的類型,會處理一些,但像尺寸要求高的沖壓件,回彈的問題有時候也是非常頭痛的,目前還沒有看到哪里有準確的回彈計算公式,一般都是大家憑經驗,針對不同的材料,不同的R角來進行補償處理.當然,產生回彈的影響因素我們都是比較清楚的,如果在修理模具方面,針對一些狀況,我們還是可以找到有效控制回彈方法.回彈對于汽車沖壓件來說是較難解決的問題，現階段僅用軟件分析理論回彈補償量，在產品上增加加強筋控制回彈，但這樣卻不能完全控制回彈，還需要在模具調試階段彌補分析回彈補償量的不足，增加整形工序。

解決方案：

那對于鈑金件如何快速實現回彈變形的檢測評價呢？CREAFORM便攜式三維激光掃描儀對于鈑金形變檢測是一個非常不錯的選擇，我們首先利用HANDYSCAN BLACK對鈑金外輪廓進行全尺寸掃描獲取三維點云數據，然后將數據導入三維檢測軟件中與CAD模型進行比對分析進而得到鈑金外形輪廓在沖壓過程中的回彈偏差量。

數據掃描

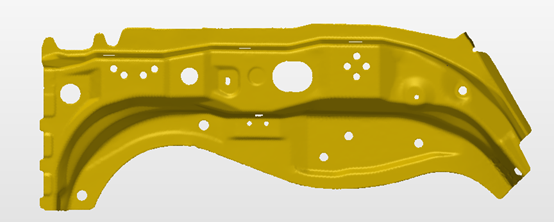

鈑金掃描數據

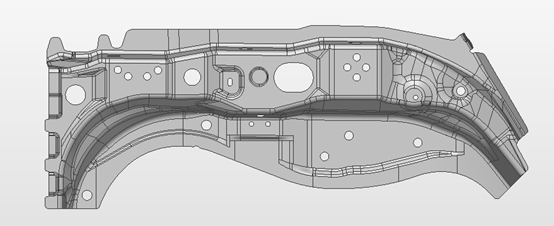

CAD模型

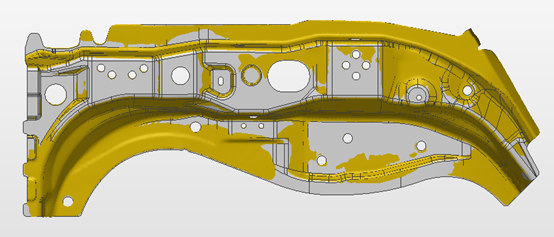

數據對齊

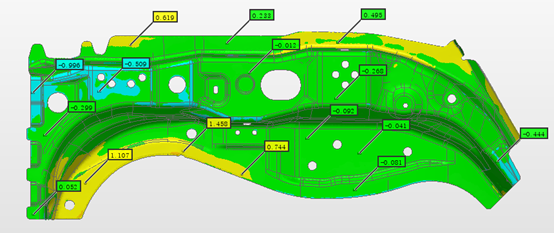

回彈量檢測分析

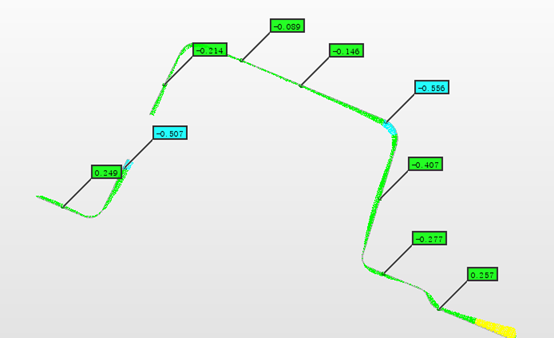

斷面輪廓分析

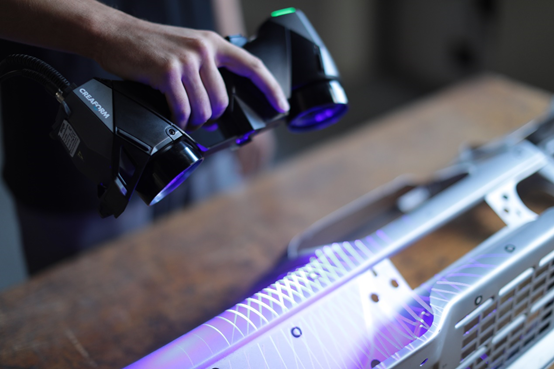

HandySCAN 3D BLACK激光掃描儀的三大特點

1、可靠性、分辨率

     不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

     ?精度：0.025 mm

     ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     ?驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

     ?細節高分辨率

2、便攜性

     本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

     ?輕量：0.94 kg (2.1 lb)

     ?自定位和動態參考

     ?可裝入手提箱

     ?將其帶到任何所需的地方

3、更快的 3D 掃描流程

     HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

     ?直接可用的文件

     ?高測量速率：高達 1,300,000 次測量/秒

     ? 11條激光十字線，掃描區域廣

     ?快速安裝：安裝運行可在2分鐘內完成
