客戶問題：

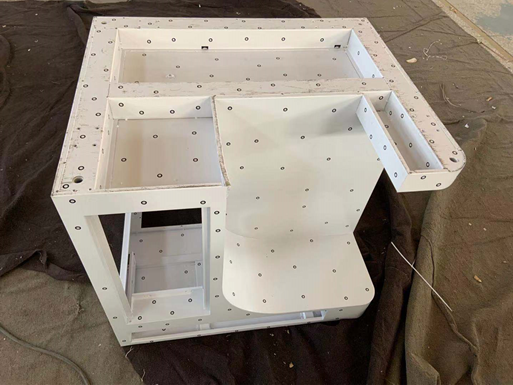

    客戶是制作激光打標機的機箱廠商，現有一個激光打標機的機箱需要制作。樣品由于多次修改，與原圖紙尺寸差異較大。箱體的結構較為復雜，尺寸較大，使用卷尺測量數據不夠準確，并且人工測量有些弧度尺寸無法得出。如果尺寸后面的配套安裝會有阻礙，影響機箱的整體結構。

解決方案：

    我們使用加拿大的CREAFORM HandySCAN BLACK Elite三維激光掃描儀進行掃描，使用三維掃描的方式采集箱體點運數據。這樣可以完整的把機箱采集下來，形成三維模型，方便后續尺寸更改和加工制作。

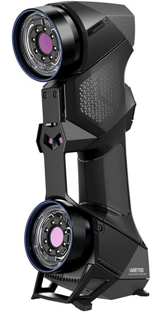

CREAFORM HandySCAN BLACK Elite三維激光掃描儀

具體操作：

1.首先用CREAFORM 三維掃描儀采集箱體整體的數據，采集結果如下圖：

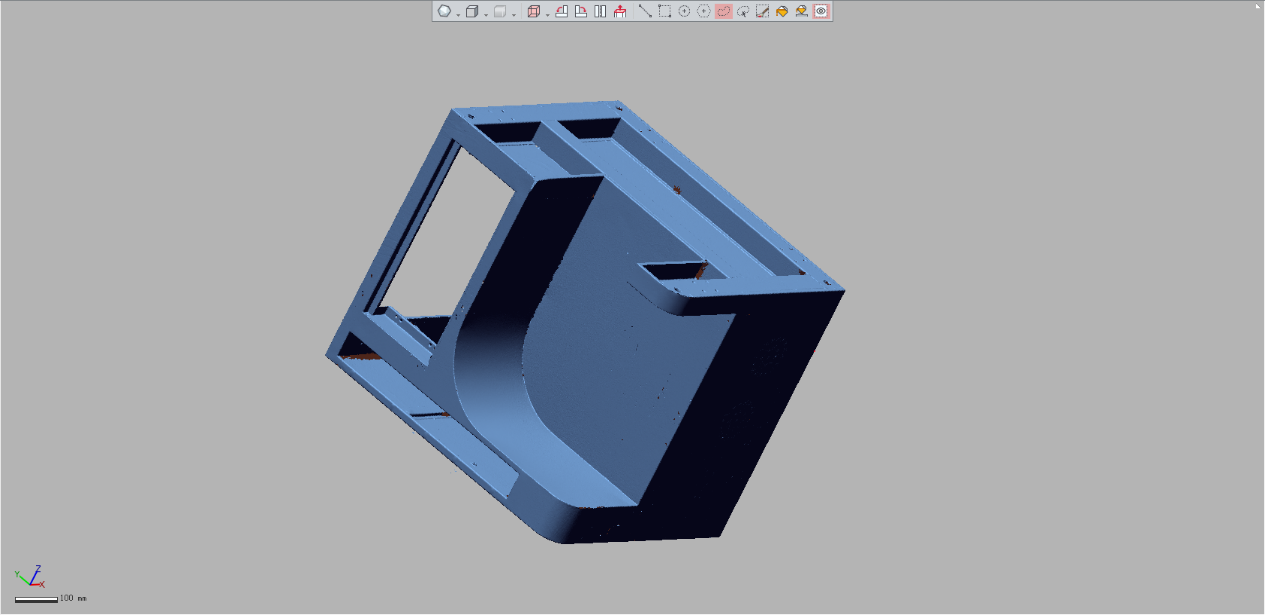

掃描數據

2.將掃描數據導入逆向建模軟件Geomagic Design X，進行逆向建模，結果如下圖：

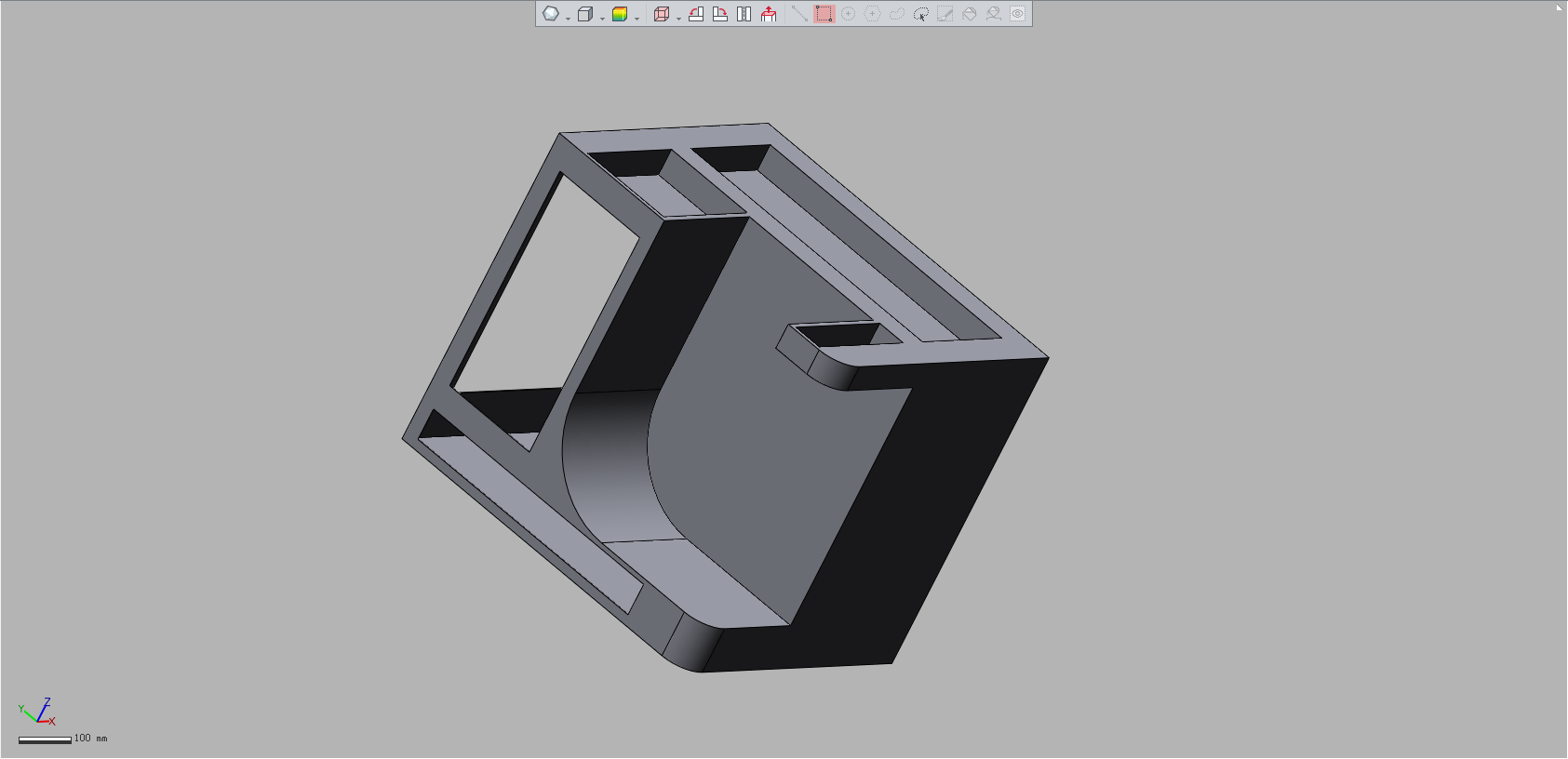

    逆向數模

    接下來客戶只需要根據三維模型制作箱體即可。

HandySCAN 3D BLACK Elite激光掃描儀的三大特點

1、可靠性、分辨率

 不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

 HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

 ? 快速安裝：安裝運行可在2分鐘內完成
