某汽車廠家希望對他們的生產的汽車鈑金進行全面檢測，使用手持式三維掃描儀采集汽車鈑金三維數據，將掃描得到的三維數據導入檢測軟件中能夠對汽車鈑金特征進行細致分析，如孔位、輪廓、曲率等等。同時還能捕捉并體汽車鈑金現剖面的形位偏差看看實際產品和設計圖有沒有偏差，變形，以便改良加工工藝，提高質量，增強企業競爭力。

客戶的問題

1、汽車鈑金形狀復雜，不規則，小工位較多，而且對獲取的三維數據精度要求較高。

2、單純使用傳統的檢測方法（如檢具、治具、三坐標等）十分的繁瑣、耗時。導致獲取的汽車鈑金數據量不完整，無法進行汽車鈑金質量檢測與二次設計。

解決方案

客戶想檢測生產出來的汽車鈑金件質量能否滿足要求，以便改良加工工藝，提高生產效率。針對汽車鈑金件的特征，中顯工程師提出了使用CREAFORM HandySCAN Black三維激光掃描儀+Geomagic Control檢測軟件的方案，為客戶解決了這一難題。

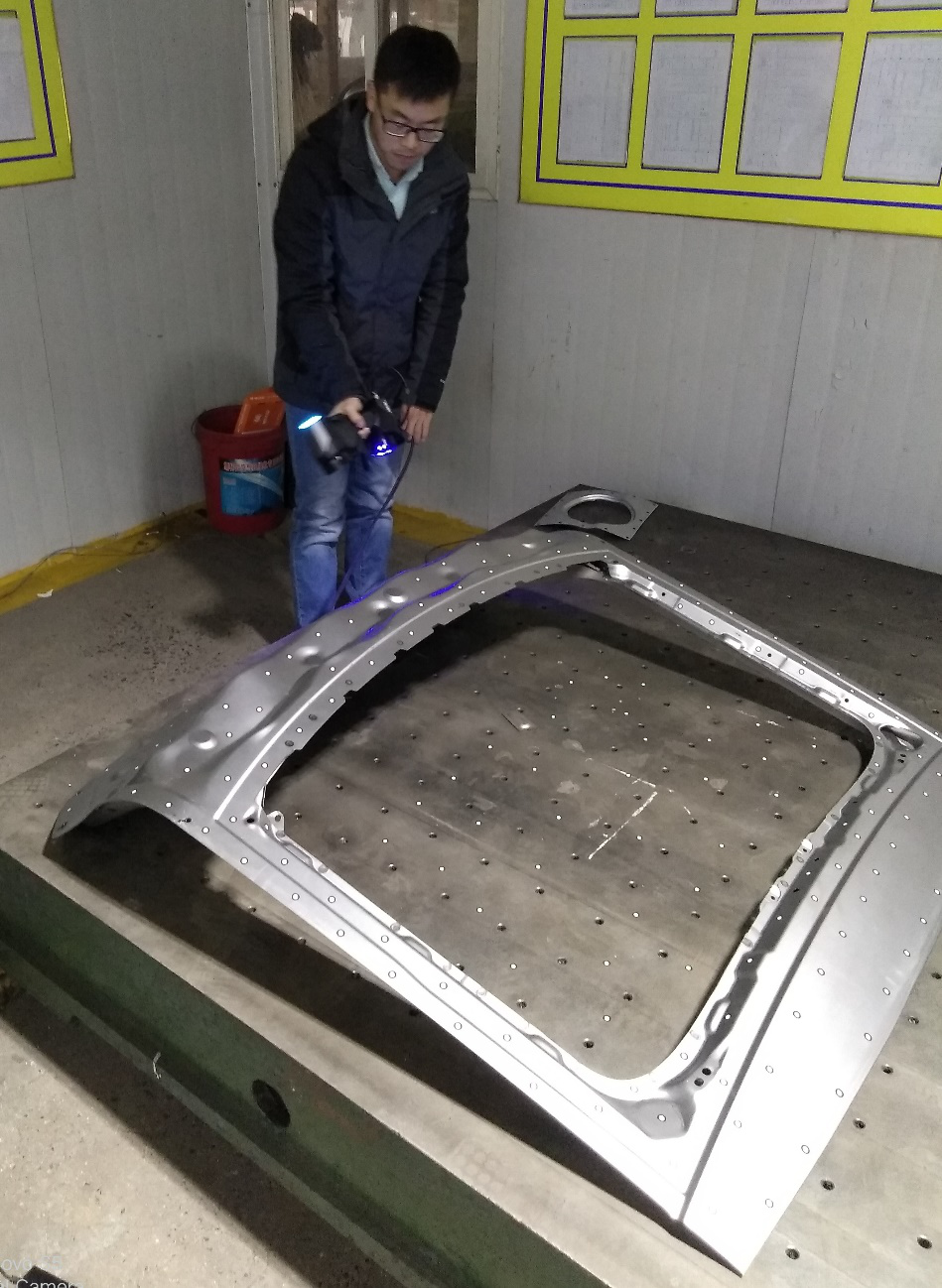

現場掃描照片

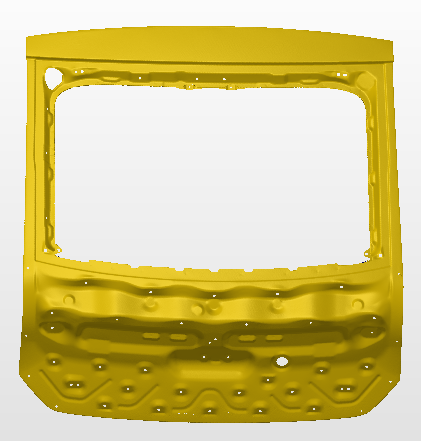

掃描數據

將獲取的汽車鈑金件三維數據導入檢測軟件Geomagic Control中，可以迅速檢測汽車鈑金件的數模和鈑金件之間的差異，能以直觀易懂的圖形比較結果來顯示兩者的差異，能夠對汽車鈑金件特征進行細致分析，如孔位、輪廓、曲率等等，同時還能捕捉并體現剖面的形位偏差。Geomagic Control檢測軟件能自動完成測量數據與三維數模的坐標系對齊，從而實現快速比對檢測和質量控制。通過一系列的軟硬件的結合使用，該公司成功對汽車鈑金件進行了掃描檢測，保證產品的正常生產，提高了該公司的競爭力，為公司創造利益。

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
