犁是一種耕地的農具，是由在一根橫梁端部的厚重的刃構成。其通常系在一組牽引它的牲畜或機動車上，也有用人力來驅動的，用來破碎土塊并耕出槽溝從而為播種做好準備。

客戶的問題

  客戶是一個農機制造企業，在經過試制之后，調整修改的犁臂已經與原CAD圖紙有較大差別，而后續的加工生產則需要有CAD模型才可以進行加工。

我們的方案

  我們采用CREAFORM三維掃描儀+Geomagic Design X的方案將犁臂掃描，并根據掃描數據進行逆向設計，得到完整的CAD數模。

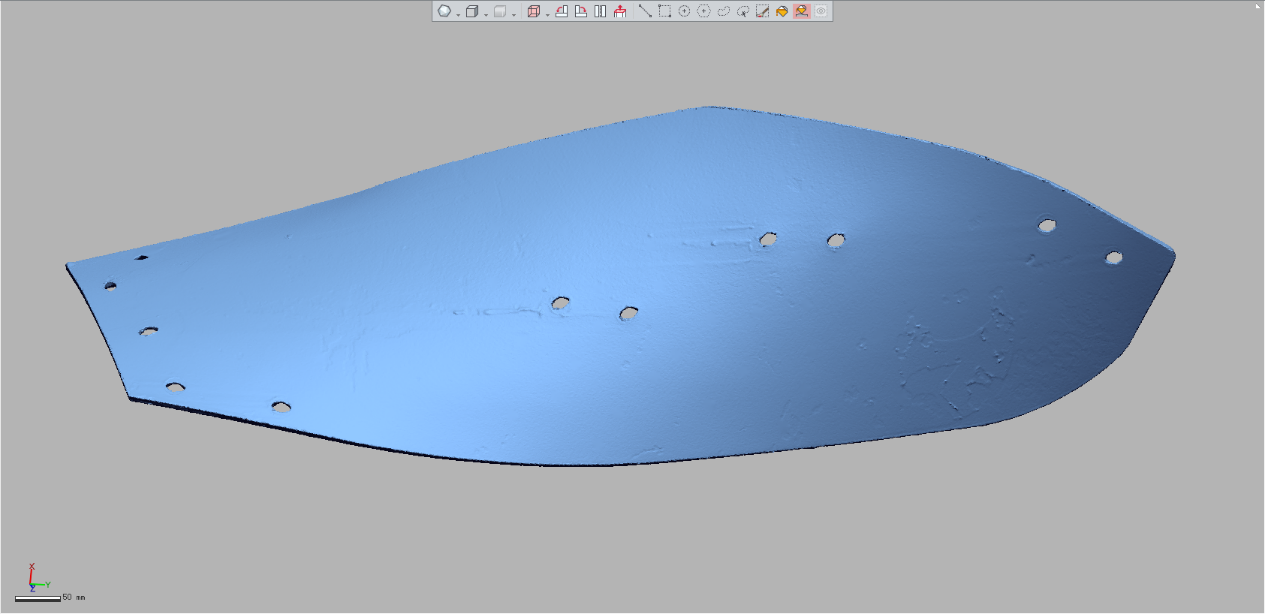

.  用CREAFORM 三維掃描儀采集犁臂表面的數據，采集結果如下圖：

掃描數據

將掃描數據導入逆向建模軟件Geomagic Design X，進行逆向建模，結果如下圖：

逆向數模

HandySCAN 3D BLACK Elite激光掃描儀的三大特點

1、可靠性、分辨率

 不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

 HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

 ? 快速安裝：安裝運行可在2分鐘內完成
