功能特點

當精確性、多功能性、便攜性相集結

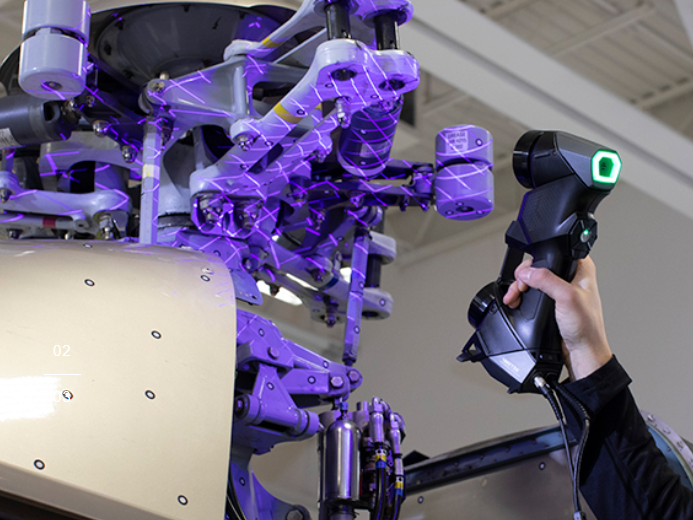

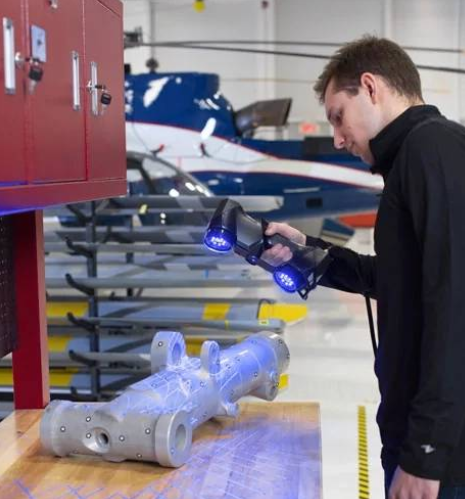

HandySCAN 3D|BLACK 系列經過優化，可滿足設計、制造和計量專業人員的需求，是三維掃描儀產品的先驅，可精確可靠地測量各種尺寸、材質或復雜程度的零部件。它可在數秒內提供結果，不挑場地。

這款手持式三維掃描儀快速且多功能，基于嚴格的行業標準進行認證，操作簡便，即使在惡劣的環境條件下和復雜的表面上也能采集到非常詳細的測量數據。

精確性、可靠性、分辨率

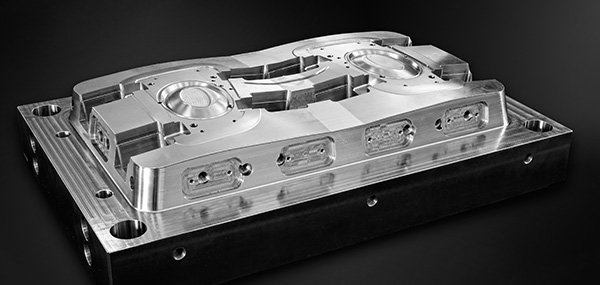

無論測量設置和用戶經驗如何，HandySCAN 3D|BLACK 系列都能提供高精度、高分辨率和可重復的結果。BLACK 系列體積精度高，可以精確掃描從小到大各種尺寸的零部件，是各種應用的理想之選。

• 精度
  0.025 mm
  0.012mm 全新 Limited 版本
• 體積精度
  0.020 mm + 0.040 mm/m
  0.020 mm + 0.015 mm/m (Accu+ Kit)
  0.012 mm + 0.015mm/m (Limited 版本)
• 驗收測試依據：
  依據 VDI/VDE 2634 第 3 部分標準
  基于 ISO 10360 標準
  ISO/IEC 17025: 2017 認證實驗室
• 細節高分辨率
• 已集成攝影測量
  通過體積精度優化實現大型物體的高精度測量

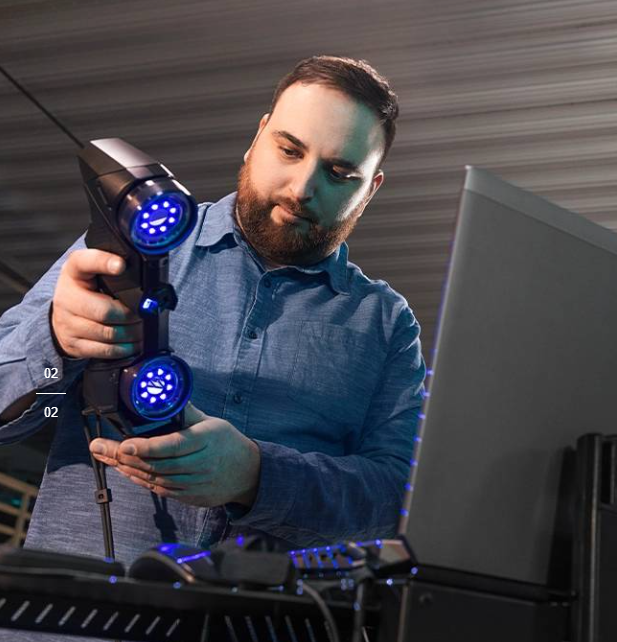

便攜性

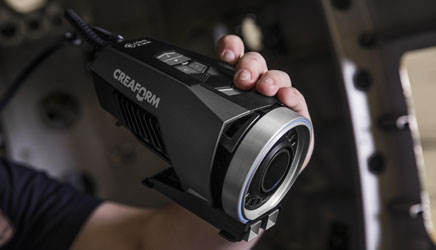

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部 跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

• 輕量

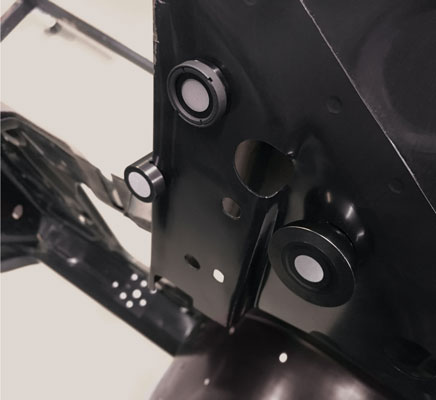

• 自定位和動態參考

• 可裝入手提箱

• 將其帶到任何所需的地方




更快的 3D 掃描流程

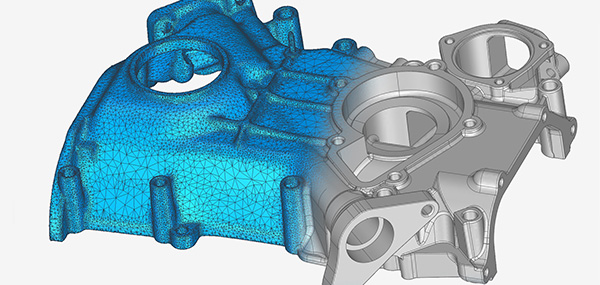

HandySCAN 3D|BLACK 系列支持自動生成網格，簡化了從設置到掃描再到網格的工作流程。

靈活測量范圍(Flex Volume)功能還可以從遠處對大型零部件進行快速高質量的測量、在較近距離對較小部件進行精確掃描。

• 靈活工作距離
  200mm 至 750mm ，采集速度更快
• 高測量速率
  高達 1,800,000 次測量/秒

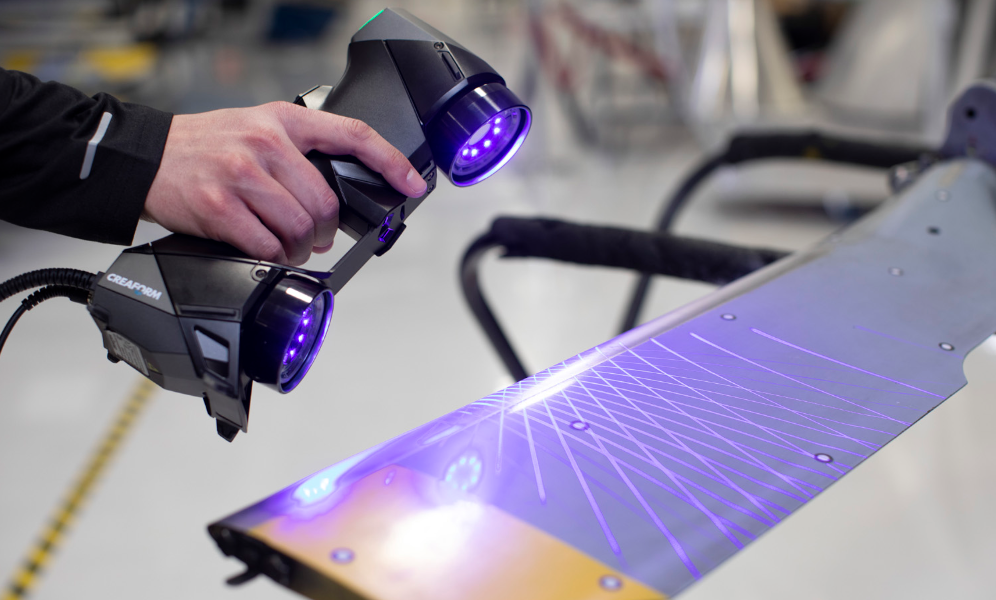

• 30 束藍色激光線，掃描區域廣
• 快速安裝
  安裝運行可在2分鐘內完成。

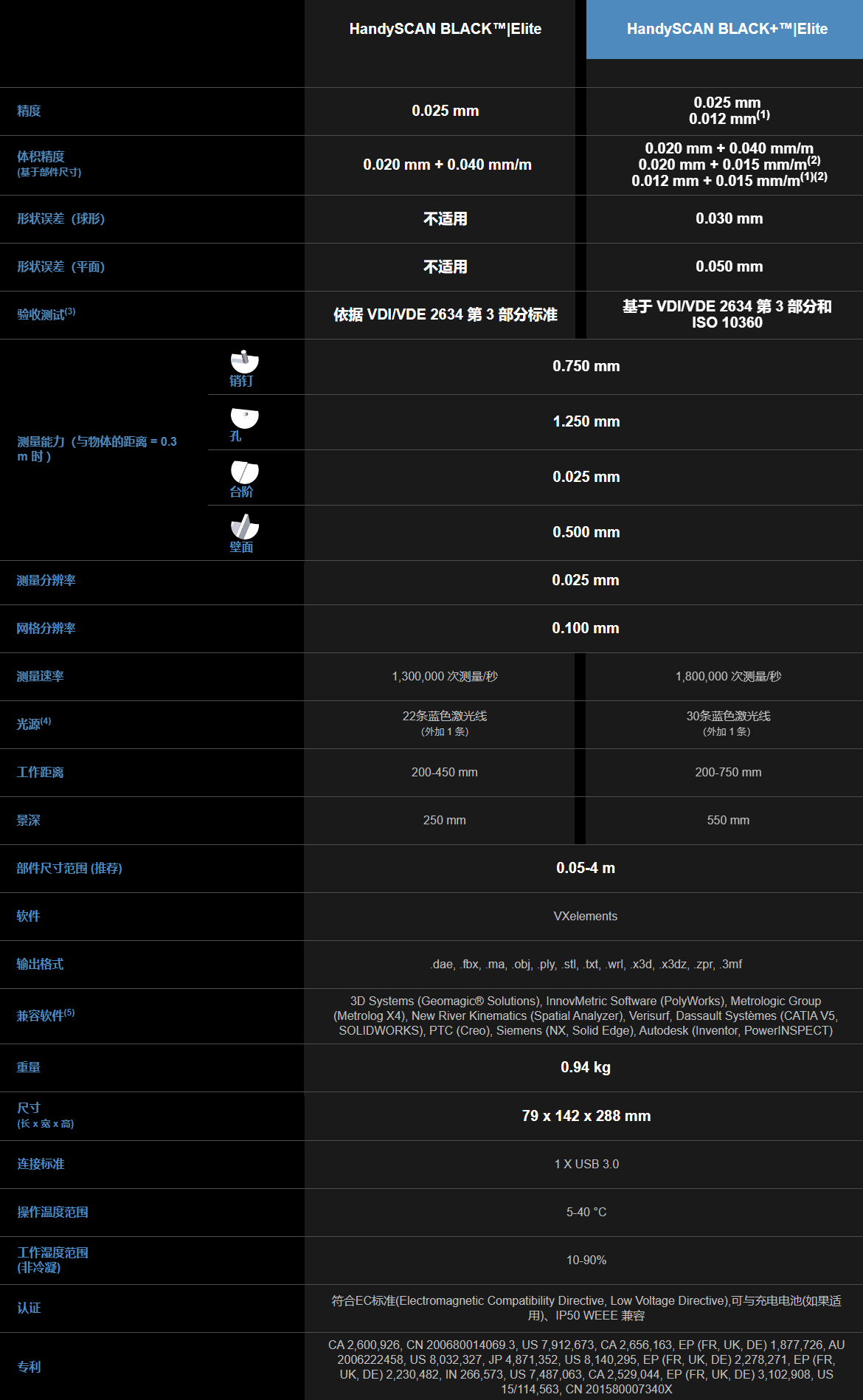

技術規格

對計量級應用而言,創新技術包 括 T RUaccuracy?、TRUsimplicity?、TRUportability? 以及快速測量。

(1) 性能表現基于 Limited 版本獲取。該版本通過升級的生產制造和校準流程能夠提供更高的精度。

(2) 性能表現基于使用 Accu+ Kit 中的標尺獲取。

(3) 在 Creaform 的 ISO/IEC 17025 認證校準實驗室完成性能測試。

(4) 激光類別：2M（對人眼安全）。

(5) 也與通過網格和點云導入的所有主要計量、CAD、計算機繪圖軟件兼容。

3D 掃描儀嚴苛的制造流程

Creaform 依據國際認證標準 ISO 9001 和 ISO 17025，采用最高質量的管理系統設計、制造、校準 HandySCAN 3D 掃描儀。

HandySCAN BLACK 驗收測試基于 VDI\VDE 2634 （ISO 17025 認證），旨在保證可追蹤性符合國際標準。

每臺掃描儀發貨時均配有專業認證證書和詳細記錄的測試結果。

國際計量高質量標準

在 Creaform，產品和服務質量最為重要。作為便攜式 3D 測量設備的開拓者，我們致力于通過開發創新性解決方案，以不斷滿足客戶的需求。我們持續改進流程，提升產品的性能，確?？蛻舭俜职贊M意。

應用：

HandySCAN 3D 掃描儀：產品使用的整個生命周期，都能成為您的好助手

概念

• 競爭產品分析

• 產品或相關零部件的測量

• 售后市場的零件或定制零件的測量

• 粘土模型測量/逆向工程

• 虛擬模型與實物模型測繪/逆向工程

• 造型及美學設計

• 修改后原型生成CAD 文件

• 形面分析、概念/原型的驗證

• 人體工程學原型設計

設計

• 3D 掃描至 CAD

• 逆向工程（局部設計）

• 包裝設計

• 快速成型設計/制造

• 將原型修改生成 CAD 文件

• 成型檢測

• 有限元分析 (FEA)

• 干涉分析

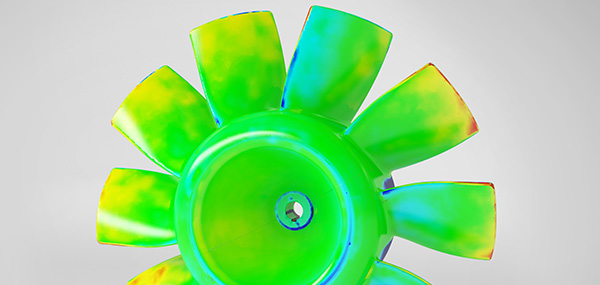

• 變形、幾何形狀分析

制造

• 模具、夾具、和模型的逆向工程

• 更新 CAD 文件以反映完工工裝的檢測

• 工裝驗證/檢測

• 虛擬裝配

• 工具/機器人路徑編程

• 加工前部件評估

• 初樣檢測 (FAI)

• 部件到 CAD 檢測

• 供應商質量檢測

維修

• 部件/工具的完工存檔

• 營銷演示、3D 培訓系統、嚴肅游戲

• 數字化歸檔

• 磨損分析

• 自定義維修/修改

• 維護前的部件/工具完工文檔

• 開發更換/修復部件的逆向工程

• 復雜裝配體的拆卸/拆解計劃

其他

• 博物館學/文化遺產保護

• 保護、還原和數字化存檔

• 用于研究、分析和出版的 3D 掃描

• 多媒體/娛樂行業

• 計算機圖形和特效

軟件

VXELEMENTS：CREAFORM 的 3D 軟件平臺
HandySCAN 3D 掃描儀隨附 Vxelements軟件，這是一款全集成的 3D 數據采集軟件平臺，可以為其整個 3D 掃描和測量技術系列提供支持。 它將所有基本要素和工具都融入到一個用戶友好、簡便且流暢的工作環境中。 其實時可視化功能帶來了簡單而又令人愉快的體驗。
完成數據采集步驟之后即可自動創建并提供優化掃描文件，從而能大大地縮短您的組件檢查或設計過程。
VXSCAN：掃描軟件模塊
VXscan 專門用于采集和優化 3D 掃描數據。 除了能夠為這些特定的任務提供高性能外，它還具有簡單易用和用戶友好的特點，足以滿足任何知識水平的用戶需要。
用戶友好界面：VXelements 的設計可實現功能強大且簡單的流程，從而在基本核心上簡化整個掃描過程。
表面優化算法：可避免創建多個掃描層并確保更準確的網格，且無需任何后處理。
直接網格輸出：完成采集之后，即可導出所有標準格式的優化網格。 無需執行復雜的對齊或點云處理。
掃描分辨率并無限制：只需輸入分辨率值，不受掃描物體尺寸的影響。 掃描前后可隨時更改分辨率。
實時可視化：掃描物體的同時，用戶就可以查看 3D 表面。
掃描結果增強：補洞、智能提取、邊界過濾器等等。

配件

MAXSHOT 3D
MaxSHOT 3D 攝影測量系統是一款補充型產品，可以為通過 Creaform 技術得以實現的各種應用提供攝影測量的數據精度和速度，對大型零部件效果尤為顯著。

光學探測
VXinspect 的攝影測量不僅能夠極大優化測量工作效率，還能夠提高整體檢測的準確性。為了發揮該產品的全部優勢，Creaform 提供了的光學測量啟動工具包?，F在同時使用 MaxSHOT 3D 和 C-Track 可完成多個檢測項目，因為該套件提供有各種附件，可用于圓、槽、邊緣/修剪和表面點等多個部位的測量。
