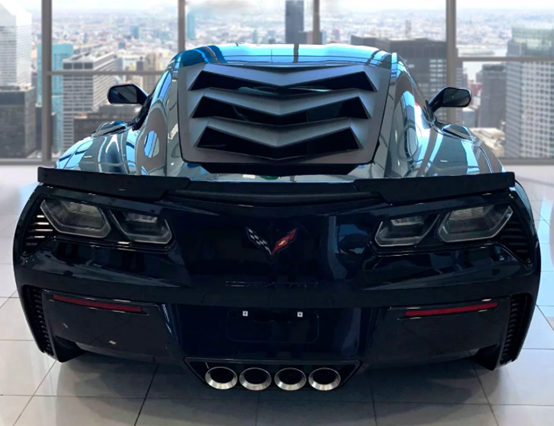

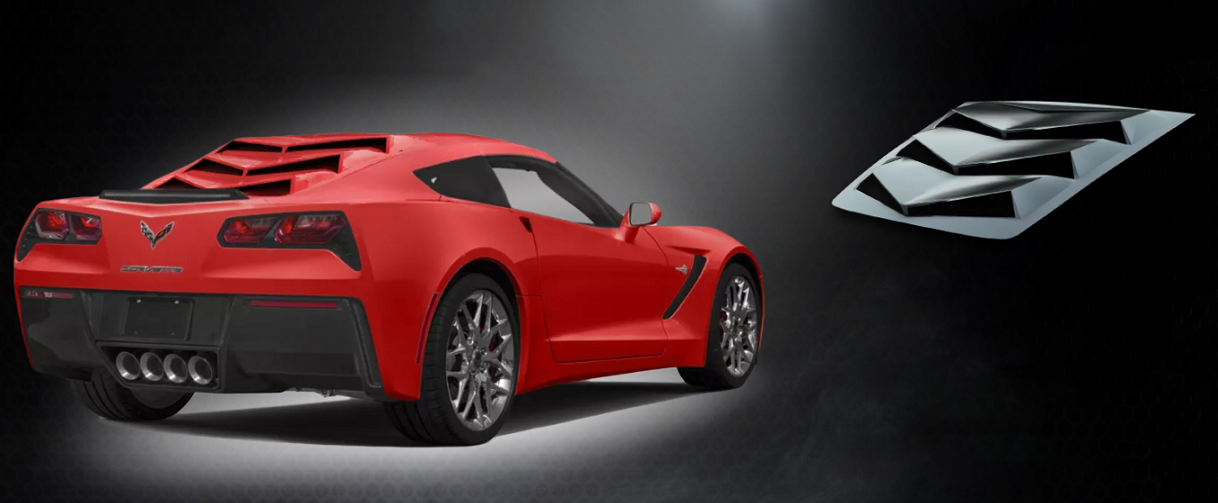

某汽車改造商提供汽車行業的售后零件，他們提供有一系列名為“后窗皮膚”的產品，是一個連接到汽車后窗的開槽面板，它的設計現代化，可以與安裝在跑車上的傳統百葉窗相媲美，可以一下子提升您愛車的逼格，效果如下圖所示。

當他們要為一個新的雪佛蘭車型配置這種后窗面板的時候，找到我們?yōu)樗隽撕蟠暗膾呙瑁⒃趻呙钄?shù)據基礎上逆向表面模型。

傳統方法：

要進行這種后窗改造，傳統工藝需要手動測量并拆下后擋風玻璃，對汽車后窗的輪廓表面進行手動測量，這種方法不但對原車造成破壞，而且困難和耗時的，數據的準確性也無法保證。

解決方案：

然而，我們可以使用我們的3D掃描解決這一問題，以極少的準備工作就可以數字方式復制任何表面。我們選用handyscan700進行此次服務，我們?cè)诖皯羯腺N上紙以消除透明度，并貼上定位目標。準備好窗口后，我們以0.03mm的精度掃描表面并導出STL文件。在二十分鐘之內就完成此次掃描。

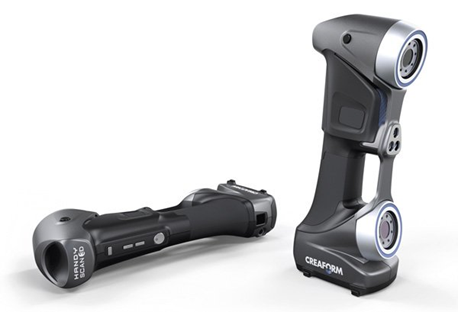

Handyscan 700掃描儀

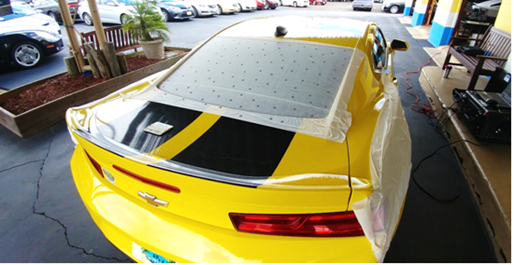

雪佛蘭掃描現場

掃描完成后，我們開始使用Geomagic Wrap和Design X對網格文件進行后期處理，刪除雜點和多余數據，進行坐標系對齊等等。這些窗口的邊緣對于客戶來說至關重要，因此我們還對網格的表面進行了建模，并根據掃描數據繪制了窗口的邊緣，重建后窗玻璃的光滑曲面，客戶可以在這一曲面模型基礎上進行后窗面板的設計。

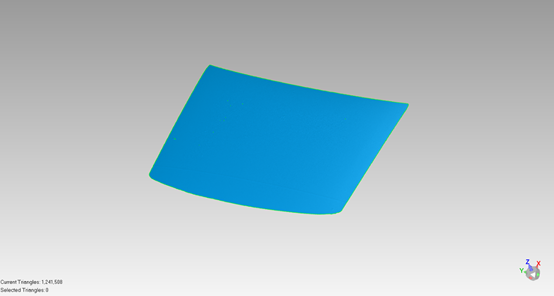

雪佛蘭后窗掃描數據

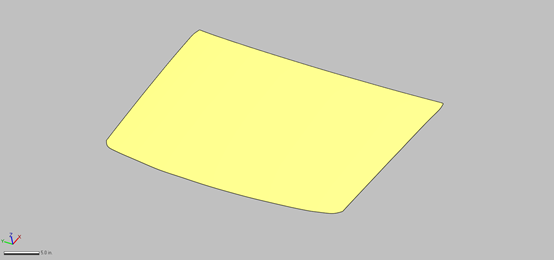

雪佛蘭表面建模

優勢：

我們的三維掃描服務是這類曲面測繪的解決方案，具有如下優勢：

· 無與倫比的準確度

· 快速測繪時間

· 小的準備工作

· 低成本效益

· 高設計質量
